Poço seguro


Para que o poço opere de forma segura e conforme o planejado,
os equipamentos de segurança e controle são fundamentais. Sabe-se que durante a
perfuração, por exemplo, pode ocorrer a produção indesejada de fluido da
formação, o que justifica a finalidade dos sistemas de segurança e controle de
poço de atuar fechando o poço, através do BOP (Blowout Preventer), acionando
preventores e outros ESCP’s (Equipamentos de Segurança e Controle de Poço), ou
mesmo fazendo uso de painéis remotos de controle e linha de matar (kill line)
ou linha do estrangulador (choke line).

Segundo THOMAS (2004), os principais elementos de segurança
de poço podem ser classificados em cabeça de poço e preventores, sendo ambas as
categorias constituídas de equipamentos complementares, os quais serão
descritos seguir.

Cabeça de poço

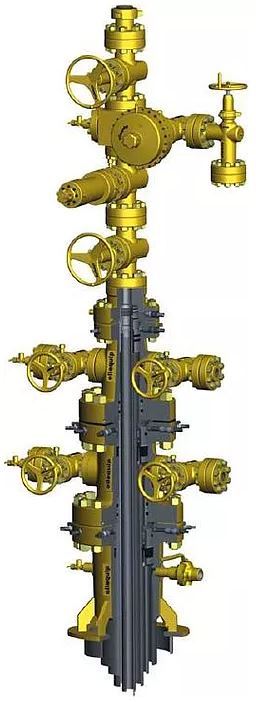

Corresponde aos carretéis, válvulas e adaptadores conectados
á parte superior do poço. No sistema de segurança, um dos objetivos é garantir
que o poço não entre em fluxo. Para isso, existem duas barreiras, sendo a
primeira o fluido de perfuração ou de completação e a segunda o sistema de
segurança de cabeça de poço. É responsável ainda por garantir vedação e
sustentação mecânica dos equipamentos suspensos, tais como o tubing e revestimentos.


Cabeça de revestimento
: no topo do revestimento de superfície, este é o
primeiro equipamento adaptado, justamente para sustentar os revestimentos
intermediário e de produção por meio de suspensores. Além disso, veda o anular
do revestimento intermediário ou de produção em relação à cabeça para que se
possa ter acesso controlado a ele e serve de base para a instalação dos demais
equipamentos e preventores.


Carretel de revestimento: diferencia da cabeça,
descrita anteriormente, por apresentar mais um flange na parte inferior, além

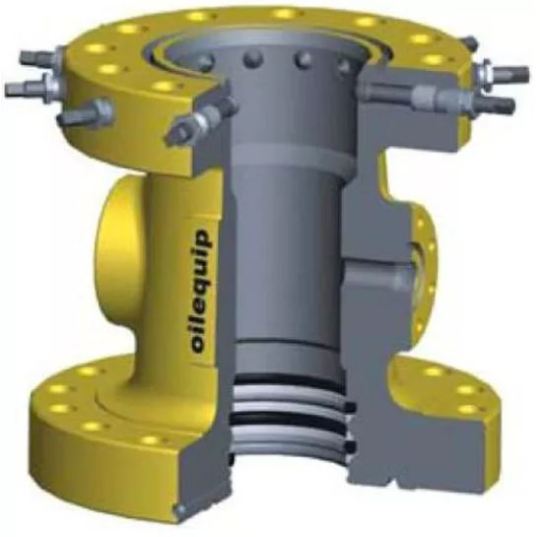

de duas saídas laterais de acesso ao anular. A imagem abaixo o ilustra.


Carretel de perfuração: este equipamento contém flanges de
ligação no topo e na base e duas saídas laterais que recebem as referidas
linhas de controle do poço, kill line e choke line.


Suspensor de revestimento:
este elemento permite a ancoragem do revestimento e
a vedação anular deste com o corpo da cabeça na qual foi ancorado. É um
conjunto cilíndrico bi-partido de cunha dupla, podendo se ajustar ao redor do
revestimento. Seu anel de vedação por compressão é acionado automaticamente
através do peso do revestimento.

Além dos acima citados, há adaptadores, carretéis
espaçadores, válvulas, suspensores de produção.

Preventores

Já os preventores são dispositivos que permitem o fechamento
do espaço anular, podendo ser de dois tipos.

Anular:

fica acima do conjunto de
preventores gavetas, cuja finalidade é fechar o espaço anular e consiste em um
pistão que é deslocado dentro de um corpo cilíndrico para comprimir um elemento
de borracha que é ajustada á tubulação. Não apresenta restrições de diâmetro, ou
seja, pode até atuar em poços sem coluna, embora a borracha possa ser

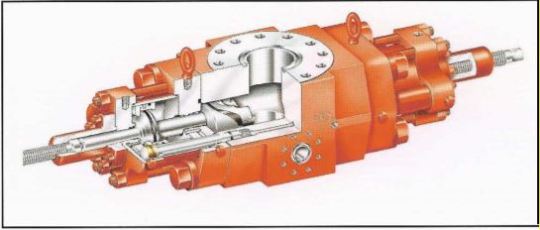

danificada. A figura abaixo o ilustra.


Gaveta: neste, o
fechamento do espaço anular é realizado por dois pistões acionados
hidraulicamente, os quais deslocam duas gavetas transversalmente ao eixo do
poço.

Quanto à utilização dos preventores, normalmente utiliza-se
um anular e dois de gavetas em terra. No mar, dependerá do tipo de completação:
com os equipamentos operando em superfície, como em plataformas fixas, usa-se um
preventor anular e três ou quatro de gavetas; já com os equipamentos operando no
leito marinho, nas plataformas flutuantes, navios e semi-submersíveis,
trabalha-se com dois preventores anulares e três ou quatro de gavetas.



Lucas Goulart

Diretoria de Projetos
do Portal do Petroleiro

Graduando em
Engenharia de Petróleo



Referências

THOMAS,
J. E. Fundamentos de Engenharia de Petróleo. Interciência: Petrobras. 2. ed.
271 p. Rio de Janeiro, 2004.

Características
específicas de alguns dos equipamentos estão disponíveis em: https://www.oilequip.com.br/superficie
