Preventores


Dentre os sistemas que um poço de petróleo necessita para
operar da forma planejada, destaca-se o sistema de controle de poço. O
convencional é constituído por Equipamentos de Segurança de Controle de Poço
(ESCP) e de equipamentos complementares que mantêm a segurança durante a
perfuração, por meio de prevenção, detecção e controle dos influxos
provenientes da formação para o interior do poço. Entre as principais funções
desse sistema estão: permitir o fechamento do poço na ocorrência de influxo
(kick); bombear fluido para o interior do poço; permitir o controle das
pressões enquanto o fluido invasor é expulso.

Um desses equipamentos de segurança é o preventor anular,
uma válvula que permite o fechamento do poço em qualquer situação. Ele opera em
colunas de diferentes seções: circular, quadrada e hexagonal; e até mesmo sem
coluna, embora não seja uma operação recomendável como rotina. Além disso, a
coluna pode sofrer pequenos movimentos sem que o elemento vedante seja danificado.
O mesmo é constituído por um alojador superior e um adaptador inferior, um
elemento vedante, anel de adaptação e um pistão.

Os preventores de gaveta são encontrados em conjuntos de até
três gavetas, que podem ser dos seguintes tipos:

Gaveta vazada:
esta permite o fechamento do anular do poço ao redor de uma coluna de diâmetro
específico para o qual foi projetada.

Gaveta variável: diferentemente
da anterior, esta pode atuar em tubulações de diferentes diâmetros.

Gaveta cega:
possui a função de fechar e selar o poço quando não há ferramenta dentro dele.

Gaveta cega
cisalhante
: é um tipo especial de gaveta cega que provoca o corte da coluna
e o consequente fechamento do poço. Contudo, a mesma deve ser instalada sempre
acima de uma gaveta vazada de tal forma que, numa operação de corte, a coluna
possa ser apoiada na gaveta vazada por meio do tool joint, evitando sua queda
no poço.

Gaveta
supercisalhante:
já este tipo de gaveta promove apenas o corte do tubo,
tais como drill pipe alguns tipos de revestimento, sem promover a vedação do
poço. Pode ser empregada em tubos de até 13 3/8” de diâmetro.

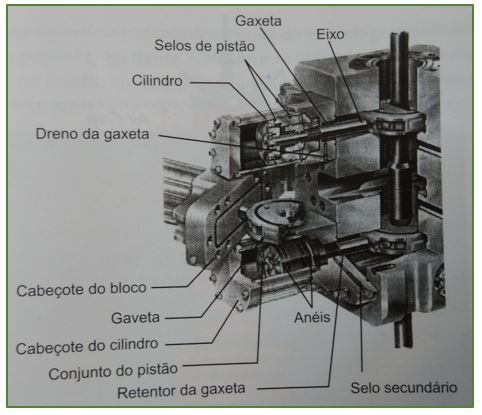

Alguns componentes do preventor de gavetas, com o detalhe de
uma gaveta cega cisalhante e duas gavetas vazadas, são mostrados na figura
abaixo.


Lucas Goulart

Diretoria de Projetos
do Portal do Petroleiro

Graduando em
Engenharia de Petróleo

Referências

ROCHA, Luiz Alberto Santos; AZEVEDO,
Cecilia Toledo de. Projetos de Poços de Petróleo: Geopressões
e Assentamento de Colunas de Revestimentos. 2. ed. Rio de Janeiro:
Interciência: Petrobras, 2009. 561 p
